一．产品概述

YX-100F系列外夹式或者管段式超声波流量仪表是以“速度差法”为原理，测量圆管内液体流量的仪表。它采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更方便、经济、准确。产品达到国内外先进水平，可广泛应用于石油、化工、冶金、电力、给排水等领域。

二．产品特点

1. 独特的信号数字化处理技术，使仪表测量信号更稳定、抗干扰能力强、计量更准确。

2. 无机械传动部件不容易损坏，免维护，寿命长。

3. 电路更优化、集成度高；功耗低、可靠性高。

4. 智能化标准信号输出，人机界面友好、多种二次信号输出，供您任意选择。

5. 管段式小管径测量经济又方便，测量精度高。

三．技术参数

1. 测量精度：优于0.5-1％， 重复性优于0.2%
2. 测量周期：500ms (每秒2次，每个周期采集128组数据)
3. 最大流速：64m/s(流速分辨率0.001m/s)
4. 显示：2×10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等
5. 操作：4×4轻触键盘 (F4转换器磁性4按键) 操作
6.信号输入：◇3路4-20mA模拟输入,精度0.1%,可输入压力、液位、温度等信号
      ◇2路三线制PT100铂电阻
7. 数据存储：选配内置数据存储器（SD卡) 可存储时间、瞬时流量、累积流量、信号状态等，通过专用软件可将数据导入计算机，便于统计与管理
8. 通讯协议：MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议
9. 其它功能：◇自动记忆前512天、前128个月、前10年正/负/净累积流量
  ◇自动记忆前30次上、断电时间和流量并可实现流量的自动或手动补加，通过MODBUS协议读出
  ◇可编程批量（定量）控制器，故障自诊断功能
   ◇可通过E-mail传送来的代码文件实现软件升级

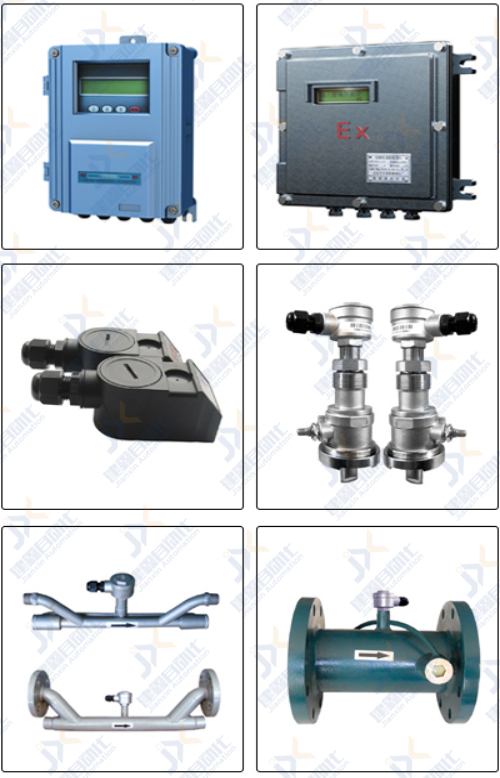

四．产品分类

1. 插入式超声流量计：可不停产安装和维护。采用陶瓷传感器，使用专用钻孔装置进行不停产安装。一般为单声道测量，为了提高测量准确度，可选择三声道。

2. 管段式超声流量计：需切开管路安装，但以后的维护可不停产。可选择单声道或三声道传感器。

3. 外夹式超声流量计：能够完成固定和移动测量。采用专用耦合剂（室温固化的硅橡胶或高温长链聚合油脂）安装，安装时不损坏管路。

4. 便携式超声流量计：便携使用，内置可充电锂电池，适合移动测量，配接磁性传感器。

5. 手持式超声流量计：体积小，重量轻，内置可充电锂电池，手持使用，配接磁性传感器。

6. 防爆型超声流量计：用于爆炸性环境液体流量测量，为防爆兼本安型。即转换器为防爆型，传感器为本质安全型。
