一．产品概述

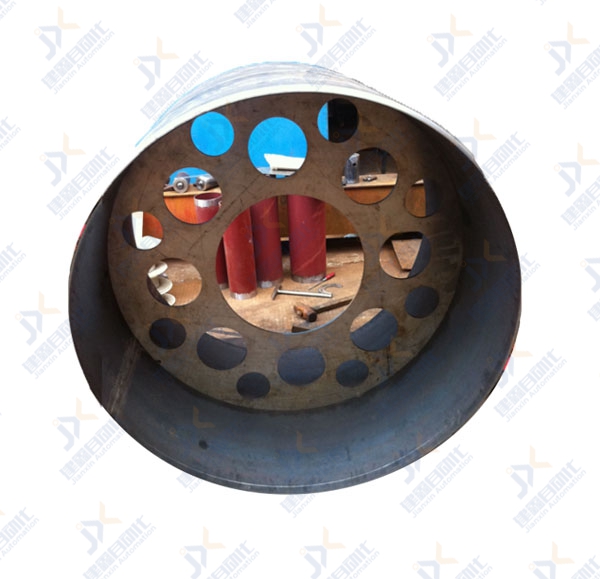

    YX-LGO系列平衡孔板流体在管道中输送时，往往要流经各种阀门，弯头、三通、异径管等阻流件，流体通过这些阻流件时，会产生各种扰动，影响正常的测量，使流量计带来一定的现场安装附加误差，特别是传统的差压式流量计等更是如此，而新一代多孔平衡流量传感器巧妙的将整流与测量合为一体，具有明显的稳定流场的作用，最大限度的降低附加误差，使得实际使用精度与理论计算精度接近，是一种具有广阔应用前景的新一代差压式流量计， 可广泛用于天然气、化工、石油、钢铁、发电、造纸、印染、制药等各行业。

二．产品特点

1、测量精度高

   由于多孔平衡流量传感器实际上是一个流量整流器，能够有效的消除漩涡和改善速度分布畸变，使流场近似理想状态，测量精度为0.5级或1.0级。

2、量程比宽

 　 由于大口径小流量测量是是大多数流量传感器的难题，而多孔平衡流量传感器是多孔结构，选择合适的等效直径比，可偏重于主要测量下限流量又兼顾上限流量，使得常规测量流量量程比为1:10，扩展量程可至1:15

3、直管段要求低

一定长度的直管段主要是用来使流体在其中流动时趋于平稳，而多孔平衡流量传感器本身就是一个流动调整器，因此它几乎可直接连接到阀门、三通、弯头等阻流件后，并不影响流量的测量。

4、永久压力损失低

管道中装上流量传感器，由于它的阻流作用不可避免的要产生压力损失，而多孔平衡流量传感器中的多孔结构可分散阻力，有效的减少了涡流的形成和紊流摩擦，降低永久压力损失，从而达到节流的功效。

三．主要技术指标

1、公称通经：10m≤DN≤3000 mm

2、精度等级：±0.5%、±1.0%

3、重复性：≤0.1%

4、量程比：1：10或1:15

5、安装直管段要求：前0.5D后0.5D

6、介质操作压力：≤25MPa

7、永久压力损失(Pa)：≤0.31ρV₂（ρ体密度kg/m ³ V均流速m/s）

8、可测双向流
