一．产品概述

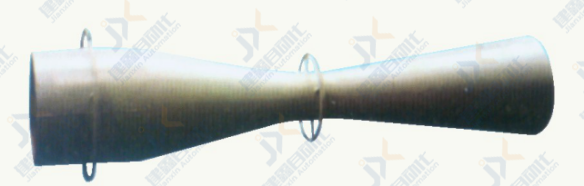

YX-LGWJ系列经典文丘里管是按国标GB/T2624－93设计制造，按国标JJG640－94检定的。在标准节流装置中，它所要求的上、下游直管段最短、永久压力损失最小、性能稳定、维护方便。因其计算准确、能耗小，已广泛用于石油、化工、电力、冶金行业。

二．适用范围

1. 公称直径：   50mm≤DN≤1200mm ,超过1200mm需标定

粗铸收缩段：100mm≤DN≤800mm

机械加工收缩段：50mm≤DN≤250mm

粗焊铁板收缩段：200mm≤DN≤1200mm

2. 节流孔径比β：0.3≤β≤0.75

粗铸收缩段：0.3≤β≤0.75

机械加工收缩段：0.4≤β≤0.75

粗焊铁板收缩段：0.4≤β≤0.7

3. 雷诺数范围： 2×10⁵≤Re_D≤2×10⁶

粗铸收缩段：2×10⁵≤Re_D≤2×10⁶

机械加工收缩段：2×10⁵≤Re_D≤10⁶

粗焊铁板收缩段：2×10⁵≤Re_D≤2×10⁶

4. 精度等级：1级
