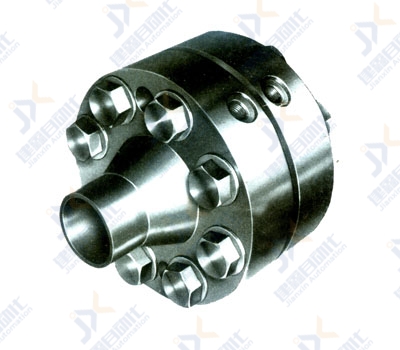

一．产品概述

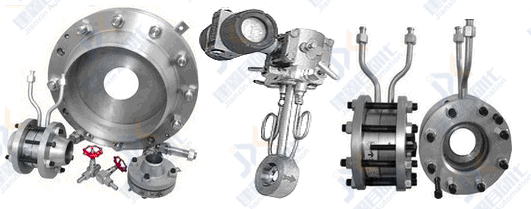

YX-LGB系列标准孔板广泛用于石油、化工、冶金、电力等行业。是迄今为止应用最多的一种流量计。孔板是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。节流装置包括环室孔板，喷嘴等。节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，它广泛应用于石油、化工、冶金、电力、轻工等部门。

二．测量原理

充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

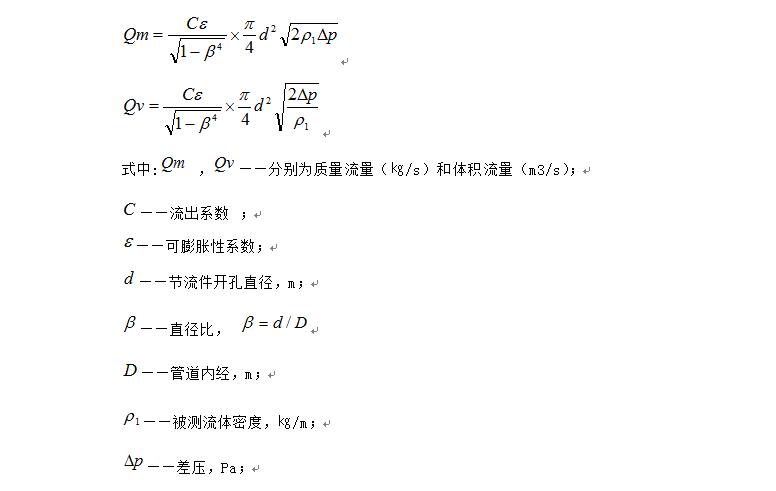

流量计算公式：

三．产品特点

1．试验研究以及资料积累丰富

2．使用差压范围广

3．管道口径使用范围大

4．测量精度高，范围宽

5．可适用于高温，高压及超低温等各种工况条件

6．可适用于各种材质

7．现场数显，信号远传兼容

8．适用介质范围广，可对各种液体、气体及蒸汽的流量测量。

9．制造简单，安装方便。

四．主要技术参数

1．公称直径：25mm≤DN≤2400mm

2．公称压力：PN≤16Mpa

3．工作温度：-50℃≤t≤550℃

4．孔径比：0.10≤β≤0.75

5．雷诺数范围：当0.10≤β≤0.56时  5000≤ReD
