V锥流量计是集经典文丘里管及环形孔板的优点为一体的新型节流装置,利用V形锥体在流场中产生的节流效应来测量流量,与其他节流式流量计不同,它改变了节流布局,从中心孔节流改变为环形节流.其理论原理是基于封闭管道中能量守恒定律伯努利方程和流动连续性...
|
---|
一.产品概述

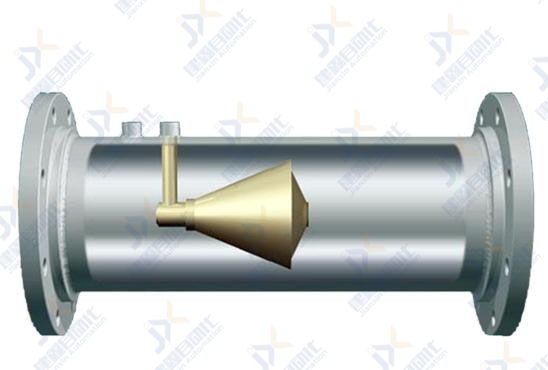

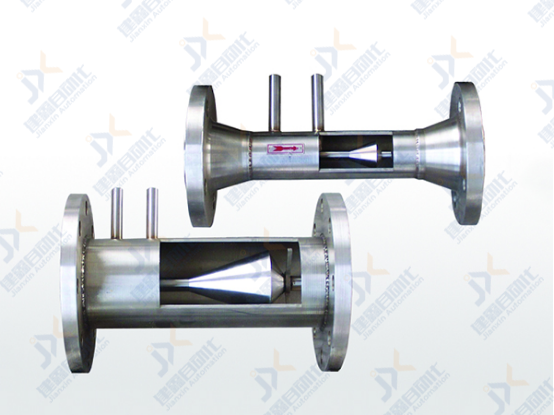

YX-LGV系列 V锥流量计是集经典文丘里管及环形孔板的优点为一体的新型节流装置,利用V形锥体在流场中产生的节流效应来测量流量,与其他节流式流量计不同,它改变了节流布局,从中心孔节流改变为环形节流.其理论原理是基于封闭管道中能量守恒定律伯努利方程和流动连续性方程,在稳定流的情况下管道中的流速与压差的平方根成正比.V锥流量计稳定性好,准确度高,重复性好,量程比宽,对安装管段要求低,压缩小,压损小,可测量含有固体颗粒流体,低压流体,高含湿气体及各种脏污流体.
二.产品特点
1. 传感器本体能对流体流态整形。
2. 量程比宽,精度高,重复性好。
3. 耐磨损、长期使用稳定性好。
4. 所需直管段很短,不需要在流量计的上游安装流动调整器。
5. 流量计结构具有自清扫功能,不会产生赃污物的积垢,非常适 用于脏污流体的流量测量如焦炉煤气、湿气体等。
6. 内锥体可以减弱被测介质差压场中脉动振荡的幅值从而减小 差压信号中的噪声。
7. 无可动部件,可靠性好,安装方便。
8. 当流体流经具有特殊廓形的内锥体时会在其周边形成边界层 并疏导流体离开锥体尾部的边缘从而减少它被磨损的可能性。
9. 压力损小,适用于低静压流体的流量测量。
三.主要技术参数
1. 公称直径:50mm≤DN≤1800mm
2. 公称压力:PN≤320MPa
3. 雷诺数范围:8×103≤Red≤107
4. 精度等级:0.5级,1级
5. 重复性:≤0.1%
6. 直管段长度:前直管为1~3D,后直管为3~5D
7. 压损小,仅为孔板1/2-1/3
8. 锥体后缘产生漩涡小,负压侧输出稳定,波动小,稳定性好
9. 量程范围可达:1:15
