管段式热式气体质量流量计
 |
管段式热式气体质量流量计-YX-RS系列热式气体质量流量计是利用热传导原理测量流体流量的仪表。该仪表采用恒温差法对气体质量流量进行准确测量。具有体积小、数字化程度高、安装方便、测量准确等优点。...
|
|---|
一．产品概述
YX-RS系列热式气体质量流量计是利用热传导原理测量流体流量的仪表。该仪表采用恒温差法对气体质量流量进行准确测量。具有体积小、数字化程度高、安装方便、测量准确等优点。
传感器部分由两个基准级铂电阻温度传感器组成。采用桥式环路，一个传感器测量流体温度，另一个传感器维持高于流体温度的恒温差，可在高温和高压条件下进行流量测量。
二．产品特点
● 真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质量流量或标准体积流量。
● 大的量程比。可测量流速高至120Nm/s和低至0.1Nm/s的气体，可用于气体检漏。
● 抗震性能好，使用寿命长。传感器无活动部件和压感部件，不受震动对测量精度的影响。
● 安装维护简便。在现场条件允许的情况下，可实现不停产安装和维护。
● 数字化设计。整机数字化电路测量，测量准确、维护方便。
三．产品应用
● 氧气、氮气、氢气、氯气及多组分气体测量。 ● 测量气体质量流量，无需温度、压力补偿。
● 高炉煤气、焦炉煤气测量。 ● 量程比大，测量流速范围：0.1Nm/s～120Nm/s。
● 烟道气测量。 ● 无压力损失，适用已知截面积的任意形状管道。
● 沼气、水处理中的曝气和氯气测量。 ● 耐腐蚀型传感器，适合测量腐蚀性气体。
● 压缩空气测量。 ● 插入式传感器可以在线安装和维护。
● 天然气，液化气，火炬气，等气体流量测量 ● 全量程段的专家算法，保证了测量的准确度。适于贸易结算或气体检漏
● 电厂高炉的一次风、二次风流量测量
● 矿井下通风或排风系统流量测量
三．技术参数与功能
|
|
插入式 |
管段式 |
|
测量介质 |
单组份和多组份气体 |
|
|
管径范围 |
圆管DN50～9000mm 或方管 |
圆管DN15～9000mm或方管 |
|
流速范围 |
0.1～120Nm/s |
|
|
准确度 |
±1%，满量程误差0.5%FS |
|
|
工作温度 |
常温型：-25～150C°高温型-25～350C° |
|
|
工作压力 |
介质压力≤4.0MPa（特殊情况请说明） |
|
|
供电电源 |
DC24V或AC220V 功耗≤10W |
|
|
响应速度 |
1S |
|
|
输出信号 |
4-20mA（光电隔离，最大500Ω负载）RS-485（MODBUS-RTU）（光电隔离） 累计脉冲（光隔离OD输出，无方向，最高耐压350V,最大电流130mA） |
|
|
管道材质 |
适合测量管道的材质：金属或非金属 |
|
|
显示 |
16*2英文。瞬时流量、累计流量、介质温度、累计运行时间、现行时间 |
|
|
防护等级 |
变送器IP67 传感器IP68 |
|
|
防爆等级 |
ExdⅡCT4 Gb |
|
五． 流量计组成及分类
1.测量系统由变送器和传感器组成。两种结构类型可供用户选择：
l 一体化型：变送器与传感器共同组成一个单元。
l 分体型：变送器与传感器是分离安装的。
2. 分类
l 插入式热式气体质量流量计变送器和传感器
l 管段式热式气体质量流量计变送器和传感器

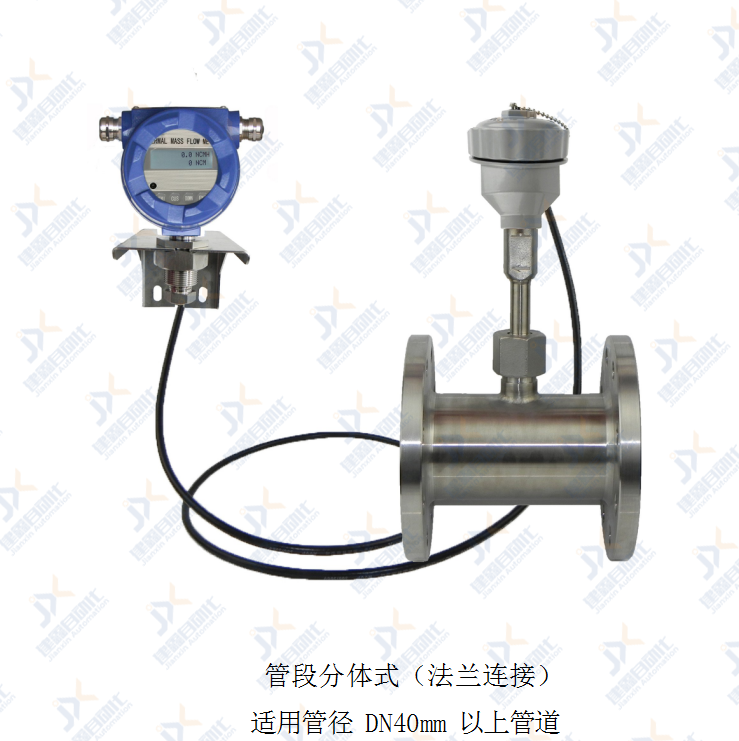

l 分体式热式气体质量流量计变送器和传感器
l F防爆插入式热式气体质量流量计变送器和传感器

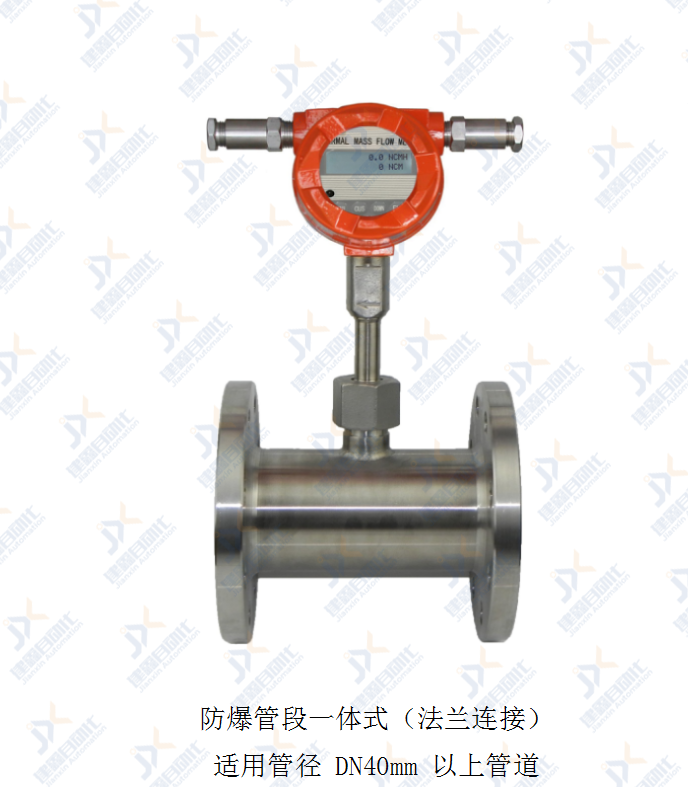

l 防爆管段式热式气体质量流量计变送器和传感器

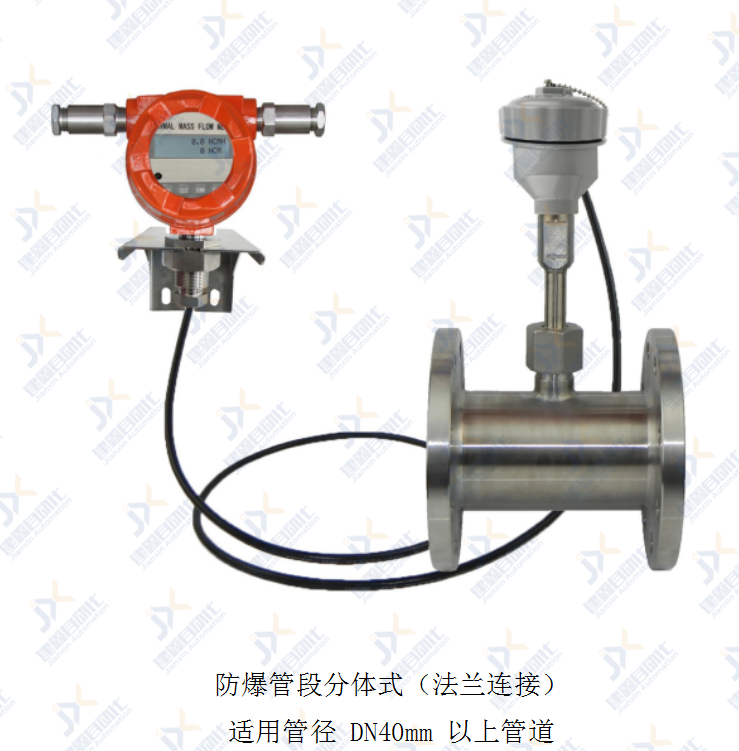

l 防爆分体式热式气体质量流量计变送器和传感器
